Bemessung der Rütteldruckverdichtung in Saarbrücken – Wirksame Tiefenverdichtung auf Saarkies und Buntsandstein

Die quartären Kiese und Sande der Saarterrassen in Saarbrücken erreichen Mächtigkeiten von über 15 Metern und die Grundwasserstände liegen oft nur 2 bis 4 Meter unter GOK. Wer hier verdichten will, muss die Kornverteilung genau kennen. Eine Rütteldruckverdichtung ohne vorherige Siebanalyse ist Glückssache. Bevor wir in Saarbrücken einen Rüttler in den Boden bringen, prüfen wir das Material mit einer Korngrößenanalyse, denn zu feinkornreiche Saarkiese reagieren anders als die groben Flussschotter. Die Bemessung der Rütteldruckverdichtung legt Raster, Tiefe und Energieeintrag fest. Wir arbeiten mit den geologischen Karten des Saarlandes und stützen uns auf lokale Erfahrung mit dem oft heterogenen Untergrund der Stadt.

Eine sauber bemessene Rütteldruckverdichtung spart in den Saarterrassen von Saarbrücken bis zu 40 % an späteren Gründungskosten im Vergleich zu Pfahllösungen.

Methodik und Umfang

Das Saarbrücker Klima mit seinen starken jahreszeitlichen Schwankungen des Grundwasserspiegels verlangt eine Verdichtung, die auch im gesättigten Zustand stabil bleibt. Eine Rütteldruckverdichtung nach DIN EN 14731 muss hier die saisonalen Setzungen unterbinden. Wir kombinieren die Planung oft mit einem CPT-Versuch, um die Lagerungsdichte vor und nach der Verdichtung lückenlos zu dokumentieren. Bei sehr weichen Auelehmen im Burbacher Saartal reicht die reine Tiefenrüttlung nicht aus. Dann ergänzen wir die Bemessung durch den Einbau von Schottersäulen, die als vertikale Dräns wirken und die Tragfähigkeit erhöhen. Jede Rüttelarbeit in Saarbrücken wird durch Rammsondierungen nach DIN EN ISO 22476-2 kontrolliert. So vermeiden wir Nachverdichtungen, die im innerstädtischen Bereich teuer und logistisch aufwendig sind.

Lokale Besonderheiten

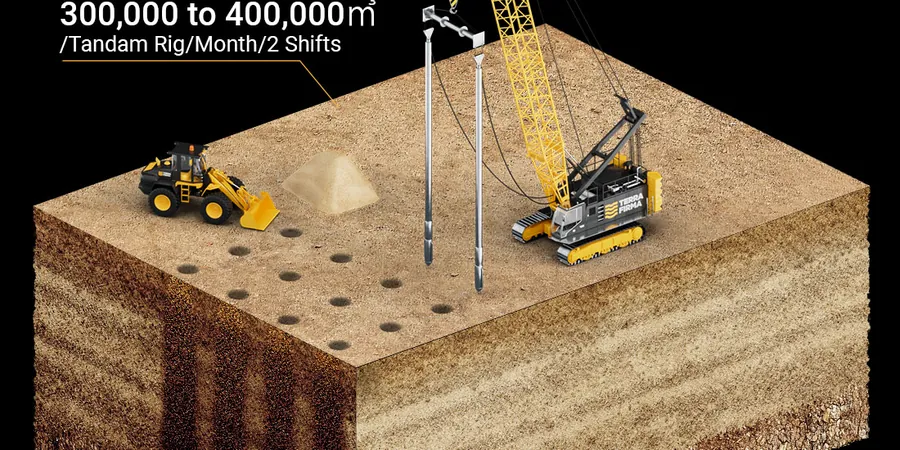

Ein Tiefenrüttler mit 300 kW Antriebsleistung und einem Schleppgewicht von über 2 Tonnen – das ist das Werkzeug, das wir in Saarbrücken einsetzen. Der Rüttler wird an einem Seilbagger hängend in den Boden gefahren und verdichtet durch horizontale Schwingungen. Das Risiko: In den engen Gassen von Alt-Saarbrücken oder auf dem Gelände der ehemaligen Gruben im Stadtteil Dudweiler können Erschütterungen Nachbarbebauung beschädigen. Wir messen die Schwinggeschwindigkeiten nach DIN 4150-3 kontinuierlich mit. Ein weiteres Problem: die ungleichmäßige Verwitterung des Buntsandsteins. Trifft der Rüttler auf einen harten Kern, kann der Verschleiß der Rüttelspitze massiv steigen. Unsere Bemessung berücksichtigt solche Heterogenitäten von vornherein durch ein variables Raster.

Technische Parameter

Parameter	Typischer Wert
Anwendbare Tiefe	bis 25 m (je nach Rüttler und Boden)
Typischer Rasterabstand	2,0 m bis 4,0 m (Dreieck- oder Quadratraster)
Rüttelfrequenz	30 bis 60 Hz
Verdichtungsenergie	Abgestimmt auf Dpr ≥ 98 % nach ZTV E-StB
Kontrollverfahren	CPT, DPH, Rammsondierung nach DIN EN ISO 22476-2
Zielsetzung	Setzungsreduktion, Erhöhung der Scherfestigkeit, Verflüssigungsschutz
Normative Grundlage	DIN EN 14731, Eurocode 7, DIN 4019

Zugehörige Fachleistungen

Baugrunderkundung und Verdichtbarkeitsstudie

Wir führen die notwendigen Feld- und Laborversuche durch, um die Verdichtbarkeit der Saarkiese nach Lüneburg-Kriterien zu beurteilen. Dazu gehören Sieblinien, CPT-Sondierungen und die Bestimmung der Ungleichförmigkeitszahl Cu. Nur mit diesen Daten kann das Rüttelraster optimal festgelegt werden.

Ausführungsplanung und Qualitätssicherung

Erstellung des Rüttelplans mit Angabe von Raster, Tiefe, Energieeintrag und Kontrollintervallen. Wir überwachen die Ausführung vor Ort in Saarbrücken und dokumentieren die erreichte Lagerungsdichte durch Vorher-Nachher-Messungen mit der schweren Rammsonde DPH.

Häufige Fragen

Wann ist eine Rütteldruckverdichtung in Saarbrücken einer Pfahlgründung vorzuziehen?

Immer dann, wenn der Baugrund aus verdichtungsfähigen, grobkörnigen Böden wie den Saarkiesen besteht. Eine Rütteldruckverdichtung verbessert den gesamten Baugrund homogen und ist oft wirtschaftlicher als eine Tiefgründung. Besonders bei großflächigen Bauvorhaben wie Hallenböden oder Verkehrsflächen in Saarbrücken ist sie die erste Wahl.

Welche Setzungen sind nach der Verdichtung noch zu erwarten?

Bei korrekter Auslegung reduzieren sich die Setzungen auf ein Minimum. Wir bemessen die Verdichtung so, dass die Restsetzungen unter der geplanten Last im Bereich von wenigen Millimetern liegen. Die genauen Werte hängen von der Gründungsgeometrie und der Aushubtiefe ab und werden in der Setzungsberechnung nach DIN 4019 nachgewiesen.

Welche Kosten entstehen für die Bemessung der Rütteldruckverdichtung?

Die Ingenieurleistungen für die Bemessung und die begleitende Qualitätssicherung bewegen sich je nach Projektgröße und erforderlichem Untersuchungsumfang zwischen €1.260 und €4.590. Eine genaue Kalkulation erstellen wir nach Durchsicht der Baupläne und der Baugrundvorinformationen.

Wie lange dauert die Baugrunduntersuchung vor Ort in Saarbrücken?

Für ein typisches Einfamilienhaus oder ein mittleres Gewerbegrundstück rechnen wir mit zwei bis drei Tagen Feldarbeit. Die Laborversuche zur Kornverteilung und die Auswertung nehmen weitere fünf Arbeitstage in Anspruch. Anschließend liegt der Rüttelplan vor.
