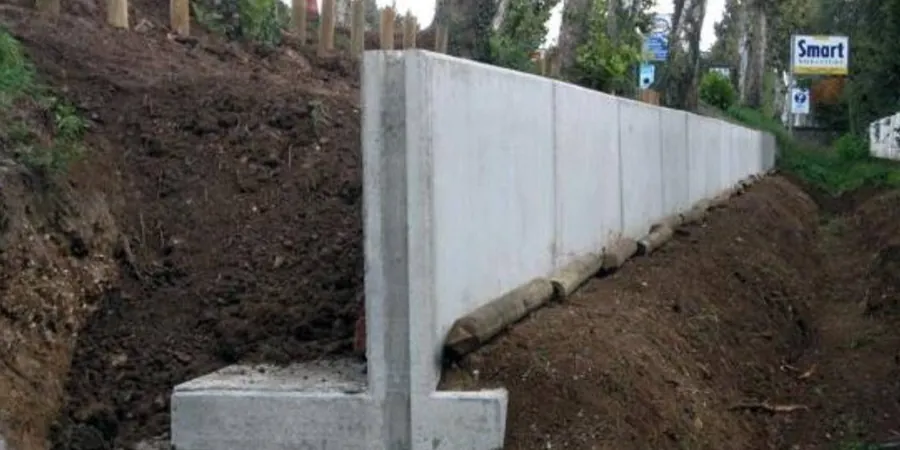

Stützwandbemessung in Saarbrücken – Standsicher an Hängen und im Stadtgebiet

Saarbrücken zählt über 180.000 Einwohner, verteilt auf Tallagen entlang der Saar und Hangbebauung in den Stadtteilen St. Johann und Sankt Arnual. Die Topographie mit Höhenunterschieden von 190 m ü. NHN an der Saar bis 400 m im Stadtwald erzwingt in vielen Bauvorhaben eine durchdachte Stützwandbemessung. Der anstehende Mittlere Buntsandstein verwittert oberflächennah zu einem sandig-kiesigen Zersatz, dessen Scherparameter stark schwanken. Wer hier eine Winkelstützwand oder einen Schwergewichtswinkel plant, muss den Erddruck präzise fassen. Unser Team führt die erforderliche Baugrunderkundung durch und legt den statischen Nachweis so aus, dass er die lokale Geologie abbildet – ohne pauschale Annahmen. Ergänzend zur Stützwandstatik lassen wir bei tiefen Aushuben ein Aushub-Monitoring einfließen, um Verformungen im Bestand früh zu erkennen.

Eine Stützwand in Saarbrücken muss den Erddruck auf verwittertem Buntsandstein und den Wasserdruck aus Hangzuflüssen gleichzeitig abtragen.

Methodik und Umfang

Die Bodenverhältnisse unterscheiden sich deutlich zwischen dem Saartal und den Höhenlagen. Im Stadtteil Malstatt nahe der Saar stehen bis zu 4 m mächtige Auenlehme an, darunter folgt stark geklüfteter Sandstein. In den Hanglagen von St. Arnual oder am Eschberg treffen wir dagegen oft schon bei 1,5 m Tiefe auf verwitterten Fels, der eine hohe Grundbruchsicherheit liefert, aber beim Aushub schwer zu lösen ist. Wir dimensionieren die Stützwand so, dass Gleit- und Kippsicherheit auch bei wechselnden Wasserständen im Hangschutt eingehalten werden. Für Bauvorhaben auf schlecht tragfähigem Auelehm kombinieren wir die Wandbemessung mit einer Rüttelverdichtung oder einem Bodenaustausch, um Setzungen im Hinterfüllbereich zu begrenzen. Wenn die Lasten aus einer angrenzenden Straße einwirken, klären wir vorab den Verdichtungsgrad mit dem Proctorversuch, damit das Hinterfüllmaterial definiert eingebaut wird.

Lokale Besonderheiten

DIN 1054 und das zugehörige Handbuch Erdbau verlangen in Saarbrücken den Nachweis der Standsicherheit für drei Bemessungssituationen: ständig, vorübergehend und außergewöhnlich – Letzteres oft durch ein Jahrhunderthochwasser der Saar bestimmt. Der Wasserstand kann bei einem HQ100 innerhalb weniger Stunden um drei Meter steigen und den Erddruck auf der Luftseite reduzieren, während der Porenwasserdruck hinter der Wand zunimmt. Wer den Bemessungswasserstand zu niedrig ansetzt, riskiert ein hydraulisches Versagen der Hinterfüllung. Dazu kommt die Gefahr von Kriechhängen im Bereich des Übergangs vom verwitterten zum festen Fels. Wir modellieren diese Schichtgrenze im Rahmenscherversuch und setzen in der Statik konservative Kohäsionswerte an, sodass die Wand auch bei langsamem Kriechen standsicher bleibt. Eine Drainage hinter der Wand mit Filtervlies und Sickerrohr ist in Hanglagen obligatorisch.

Technische Parameter

Parameter	Typischer Wert
Wandtyp	Winkelstützwand, Schwergewichtswand, Gabionenwand, Bohrpfahlwand
Bemessungshöhe	1,0 m bis 8,5 m ab UK-Fundament
Untersuchungsintervalle	Rammkernsondierung alle 25 m, ergänzt durch Schürfe am Wandfuß
Charakteristischer Reibungswinkel	28°–35° (Verwitterungszone), 35°–40° (Fels)
Wasserdruckansatz	Drainage hinter Wand, Bemessungswasserstand HQ100
Normative Grundlage	Eurocode 7 (DIN EN 1997-1), DIN 1054, DIN 4085
Dokumentation	Statische Berechnung, Bewehrungspläne, Baugrundgutachten nach DIN 4020

Zugehörige Fachleistungen

Statische Bemessung und Nachweise

Wir führen den rechnerischen Nachweis der äußeren Standsicherheit (Gleiten, Kippen, Grundbruch, Geländebruch) und die innere Bemessung (Bewehrung, Dübelleisten) für Winkelstützwände, Schwergewichtsmauern und Gabionenkonstruktionen. Die Berechnung erfolgt mittels Finite-Elemente-Modellen und klassischen Erddruckansätzen nach DIN 4085.

Baugrunderkundung und Laborversuche

Vor jeder Bemessung erkunden wir den Baugrund mit Rammkernsondierungen und Schürfen. Im Labor bestimmen wir die Scherfestigkeit des anstehenden Buntsandstein-Zersatzes und des Auelehms, um die charakteristischen Bodenkennwerte für die Statik zu liefern.

Häufige Fragen

Was kostet eine Stützwandbemessung in Saarbrücken?

Die Honorare für die Stützwandbemessung liegen typischerweise zwischen €920 und €4.250, abhängig von der Wandhöhe, der Komplexität des Baugrunds und dem Umfang der erforderlichen Baugrunderkundung. Einfache Winkelstützwände bis 2,5 m Höhe auf homogenem Baugrund sind am unteren Ende angesiedelt; kombinierte Systeme mit Bohrpfählen und rückverankerten Wänden über 5 m Höhe erfordern aufwändigere FE-Modelle und liegen im oberen Bereich.

Welche Wandtypen kommen in Saarbrücken am häufigsten zum Einsatz?

Im Saartal dominieren Winkelstützwände aus Stahlbeton, da sie sich bei beengten Platzverhältnissen und weichen Auenlehmen wirtschaftlich herstellen lassen. In den Hanglagen setzen wir oft Schwergewichtswände aus Gabionen ein, weil sie sich dem unregelmäßigen Felsuntergrund gut anpassen und das Hangwasser natürlich drainieren.

Muss die Stützwand auch bei Hochwasser standsicher sein?

Ja, unbedingt. Wir setzen den Bemessungswasserstand nach dem HQ100 der Saar an und berücksichtigen den Auftrieb sowie den erhöhten Porenwasserdruck hinter der Wand. Eine funktionierende Drainage mit Filtervlies und Sickerrohr ist in allen Planungen enthalten, um den Wasserdruck kontrolliert abzubauen.

Wie lange dauert die statische Bemessung?

Für eine Standard-Winkelstützwand erhalten Sie das statische Nachweispaket inklusive Bewehrungsplänen innerhalb von 8 bis 12 Werktagen nach Abschluss der Baugrunderkundung. Komplexe Kombiwände mit Rückverankerung benötigen 15 bis 20 Werktage.

Reichen die Baugrundaufschlüsse auf dem Nachbargrundstück für die Bemessung?

Nur wenn die Aufschlüsse lückenlos dokumentiert sind und die Schichtgrenzen eindeutig übertragbar bleiben. In Saarbrücken raten wir wegen der unregelmäßigen Verwitterungsfront des Buntsandsteins zu eigenen Sondierungen auf dem Baufeld. Die Kosten für zusätzliche Aufschlüsse sind gering im Vergleich zum Risiko einer fehlerhaften Bemessung.
