Bemessung von Schottersäulen in Saarbrücken

Saarbrücken ist eine Stadt der Brücken und des barocken Erbes, doch der Untergrund stellt Bauherren vor eine zweigeteilte Herausforderung: die quartären Auenlehme der Saar und die verwitterten Tonsteine des Karbon. Beide können setzungsempfindlich sein. Die Bemessung von Schottersäulen gleicht diese Schwächen aus. Wer ein Mehrfamilienhaus in St. Johann oder eine Gewerbehalle auf dem Saarterrassen-Schotter plant, braucht eine Lösung, die Lasten sicher in tiefere Schichten ableitet. Unser Team nutzt dafür die Erfahrung aus zahlreichen Projekten im Saarland und kombiniert die Bemessung von Schottersäulen wenn nötig mit einem vorgeschalteten CPT-Versuch, um die Schichtgrenzen im Auenlehm zentimetergenau zu erfassen, bevor die Rasterung festgelegt wird.

Schottersäulen machen aus dem heterogenen Saartal-Baugrund einen berechenbaren Baustoff – ohne Bodenaustausch und lange Transportwege.

Methodik und Umfang

Ein häufiger Fehler in der Region ist die Annahme, dass ein Rüttelstopfverfahren ohne vorherige Baugrundmodellierung auskommt. Wer direkt mit dem Rüttler in den verwitterten Karbonfels fährt, riskiert ungleichmäßige Verdichtung und Ausführungsprobleme. Die Bemessung von Schottersäulen beginnt immer am Schreibtisch mit einem klaren Lastbild. Wir legen das Raster, den Durchmesser und die Einbindetiefe so aus, dass die Setzungsmulde unter der Bodenplatte flach bleibt. Die Qualität des Schotters ist entscheidend – hier kommt die Korngrößenanalyse ins Spiel, denn nur ein abgestuftes, kantiges Korn verzahnt sich optimal mit dem umgebenden Weichboden. Für Projekte mit dynamischer Belastung, etwa an der Stadtautobahn, prüfen wir zudem die Verflüssigungsneigung mit einem SPT-Bohrung und stimmen die Säulenlänge darauf ab.

Lokale Besonderheiten

Die Bemessung von Schottersäulen in Saarbrücken muss die Vorgaben des Eurocode 7 (EN 1997-1:2004) und der DIN 4017 erfüllen. Das Saartal ist ein ehemaliges Überschwemmungsgebiet mit organischen Einschlüssen – Torflinsen sind keine Seltenheit. Wird eine solche Linse nicht erkannt, sackt die Schottersäule in ein kompressibles Nichts ab. Besonders kritisch wird es in Hanglagen wie am Rotenbühl, wo verwitterte Karbontone unter Auenlehm anstehen. Hier muss das Bemessungskonzept zusätzlich die Hangstabilität berücksichtigen. Unsere geotechnische Untersuchung klärt vorab die Kohäsion und den Reibungswinkel des anstehenden Bodens, um den Sicherheitsnachweis gegen Grundbruch und Gleiten lückenlos zu führen.

Technische Parameter

Parameter	Typischer Wert
Typischer Durchmesser	0,60 – 0,80 m
Übliches Raster	1,80 – 2,50 m (Dreiecks-/Quadratraster)
Setzungsreduktion	Faktor 2 bis 4 gegenüber unbehandeltem Boden
Tiefenbereich	bis 15 m im Saartal
Verbesserungsfaktor n	2,0 – 4,0 (nach Priebe)
Prüfverfahren	Lastplattendruckversuch (DIN 18134) nach Einbau

Zugehörige Fachleistungen

Geotechnische Vorerkundung

Drucksondierungen, Rammsondierungen und Bohrungen zur Erstellung des Baugrundmodells im Saarbrücker Stadtgebiet.

Analytische Bemessung

Berechnung des Rasters, der Tragfähigkeit und der Setzungen nach dem Priebe-Verfahren.

Numerische Simulation (FEM)

Finite-Elemente-Modellierung für komplexe Geometrien oder hohe, exzentrische Lasten.

Qualitätssicherung auf der Baustelle

Lastplattendruckversuche und Kontrolle der Schotterqualität direkt nach dem Einbau.

Häufige Fragen

Was kostet die Bemessung von Schottersäulen für ein Einfamilienhaus in Saarbrücken?

Für die reine Bemessung inklusive Baugrunduntersuchung und statischem Nachweis liegen die Kosten je nach Aufwand zwischen €1.160 und €4.950. Der Preis hängt von der Gebäudelast, der Anzahl der Säulen und der erforderlichen Erkundungstiefe ab.

Ab wann lohnen sich Schottersäulen gegenüber einem Bodenaustausch?

Sobald die weichen Schichten mächtiger als 2,50 bis 3 Meter sind, wird ein Komplettaustausch unwirtschaftlich. In Saarbrücken erreichen die Auenlehme oft Mächtigkeiten von 5 bis 8 Metern – hier sind Schottersäulen die wirtschaftlichere und schnellere Lösung.

Welche Setzungen kann ich mit der Bemessung von Schottersäulen erwarten?

Im Saartal reduzieren wir die Gesamtsetzungen typischerweise um das Zwei- bis Vierfache. Statt 6 cm Setzung ohne Behandlung erreichen wir mit einem optimierten Raster oft weniger als 2 cm, verteilt auf die gesamte Bauwerksfläche.

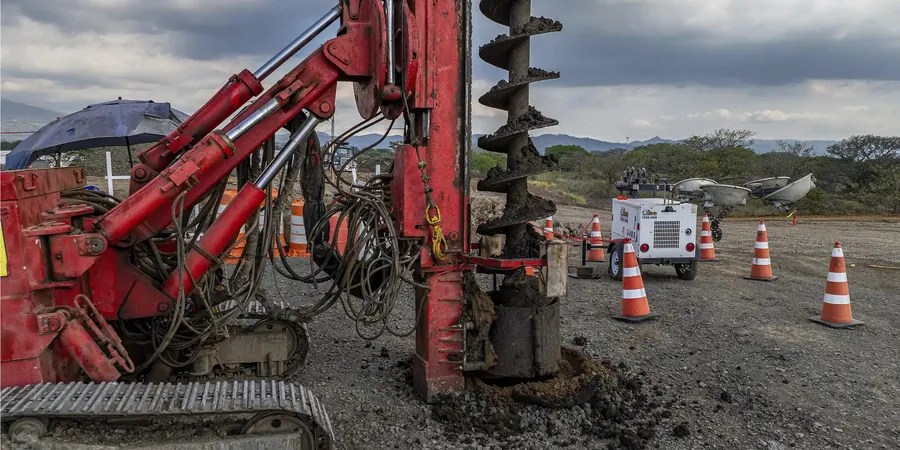

Bemessung von Schottersäulen in Saarbrücken – Tragfähigkeit im Saartal
