In Saarbrücken unterschätzt man oft, wie stark der Untergrund auf dynamische Last reagieren kann. Die quartären Sande und Auffüllungen entlang der Saar sind bei hohem Grundwasserstand besonders anfällig für einen plötzlichen Verlust der Scherfestigkeit. Bei einem Bemessungserdbeben können hier Porenwasserüberdrücke entstehen, die flach gegründete Bauwerke innerhalb von Sekunden destabilisieren. Unser Team führt die SPT-Bohrung gezielt in jenen Tiefen aus, in denen locker gelagerte Mittel- und Grobsande mit geringer Lagerungsdichte vorherrschen. Die gewonnenen Proben analysieren wir im akkreditierten Labor, um den Zustand des Bodens exakt zu klassifizieren. Ergänzend setzen wir Drucksondierungen ein, wenn ein durchgehendes Profil des Spitzendrucks erforderlich ist. Die Kombination aus Feld- und Laborwerten liefert eine belastbare Abschätzung des Sicherheitsfaktors gegen Verflüssigung, abgestimmt auf die seismische Einwirkung nach DIN EN 1998-1/NA.

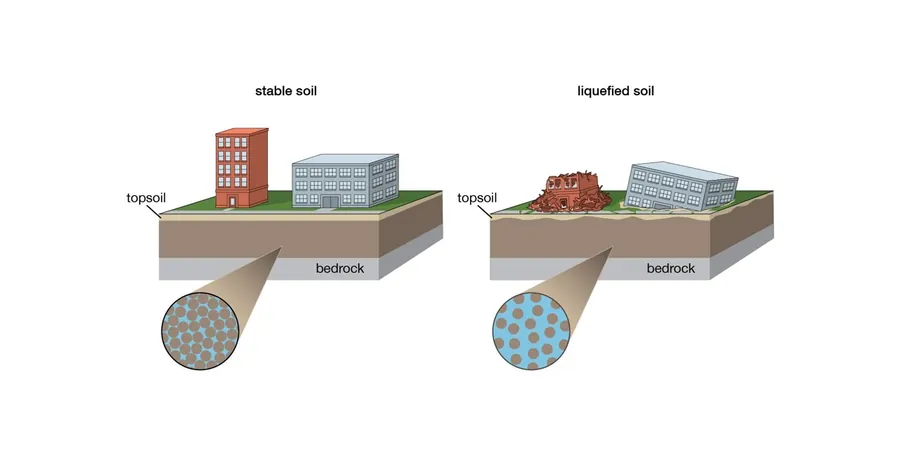

Verflüssigung ist kein Problem der Theorie – bei locker gelagerten Sanden unter dem Grundwasserspiegel reichen wenige Sekunden Bebenlast, um den Boden in eine Flüssigkeit zu verwandeln.
Methodik und Umfang
Die aktuelle Norm DIN EN 1998-5:2010-12 in Verbindung mit dem nationalen Anhang definiert die Anforderungen an die Baugrunduntersuchung in Erdbebengebieten. Für Saarbrücken bedeutet das: Wir müssen die spezifischen Untergrundverhältnisse des Saarkarbonbeckens berücksichtigen. Die Stadt liegt in einer Zone geringer bis mäßiger Seismizität, doch das allein ist kein Grund zur Entwarnung. Entscheidend ist die Kombination aus lockerer Lagerung, einem Grundwasserspiegel nahe der Geländeoberkante und der Korngrößenverteilung. Wir ermitteln die bezogene Lagerungsdichte über Rammsondierungen und bestimmen im Labor die Kornverteilung durch Siebanalyse nach DIN EN ISO 17892-4. Die Feinanteile unter 0,063 mm spielen eine Schlüsselrolle: Tone und Schluffe können das Verflüssigungspotenzial reduzieren. Erst wenn alle Parameter vorliegen, wenden wir empirische Verfahren wie das Seed-Idriss-Verfahren an, um das zyklische Spannungsverhältnis dem zyklischen Widerstandsverhältnis gegenüberzustellen. Unsere Ingenieure prüfen dabei auch, ob die in Saarbrücken häufigen anthropogenen Auffüllungen aus dem Bergbau eine zusätzliche Gefahr darstellen.
Lokale Besonderheiten
Der historische Stadtkern von Saarbrücken entwickelte sich auf den flussnahen Terrassenkiesen der Saar, die im 20. Jahrhundert durch massiven Straßen- und Industriebau überformt wurden. Die Folge: ausgedehnte, unkontrollierte Auffüllungen mit heterogenem Material. Bei Hochwasserereignissen, wie zuletzt beim Pfingsthochwasser 2024, steigt der Grundwasserspiegel in diesen Bereichen sprunghaft an und sättigt die nichtbindigen Schichten vollständig. Genau diese Konstellation ist geotechnisch brisant: Ein Erdbeben der Magnitude 5 bis 6, wie es statistisch alle 475 Jahre für das Saarland erwartet wird, kann die Auffüllungen in einen kritischen Zustand versetzen. Besonders kritisch sind die Areale zwischen der Autobahn A620 und den Bahndämmen, wo die Böden meist nur geringe Mantelreibung bieten. Ein Ignorieren des Verflüssigungsrisikos führt hier nicht nur zu Setzungen, sondern zu einem vollständigen Grundbruch unter Fundamenten. Unsere Analyse deckt solche Zonen frühzeitig auf und ermöglicht eine wirtschaftliche Dimensionierung von Bodenverbesserungsmaßnahmen.
Häufige Fragen
Ab welcher Erdbebenstärke ist eine Verflüssigungsanalyse in Saarbrücken erforderlich?
Die Notwendigkeit einer Bodenverflüssigungsanalyse hängt nicht allein von der Magnitude ab, sondern vom Zusammenspiel aus Baugrund, Grundwasser und Einwirkung. In Saarbrücken empfehlen wir eine Analyse, sobald locker gelagerte Sande oder Auffüllungen mit einem Grundwasserstand innerhalb der oberen 5 Meter angetroffen werden und das Bauwerk in die Bedeutungskategorie III oder IV nach DIN EN 1998-1 fällt. Bei Großprojekten mit empfindlicher Infrastruktur ist die Analyse auch bei geringerer Seismizität Stand der Technik.
Wie unterscheiden Sie die Verflüssigungsanalyse von einer Standard-Baugrunderkundung?
Eine Standard-Baugrunderkundung zielt auf Tragfähigkeit und Setzung unter statischer Last ab. Unsere Verflüssigungsanalyse erfasst zusätzlich das dynamische Verhalten des Bodens: Wir messen den SPT-Wert N₆₀, den Spitzendruck und die Kornverteilung, um das zyklische Widerstandsverhältnis zu berechnen. Entscheidend ist die Entnahme ungestörter Proben in dünnwandigen Stahlzylindern, die bei einer üblichen Baugrunderkundung oft nicht vorgesehen ist.
Mit welchen Kosten muss man für eine Verflüssigungsanalyse in Saarbrücken rechnen?
Für eine vollständige Verflüssigungsanalyse, die Feldversuche, Laboranalysen und einen ausführlichen Bericht umfasst, liegt der Investitionsrahmen üblicherweise zwischen €2.380 und €3.800. Der genaue Betrag richtet sich nach der Anzahl der erforderlichen Sondierungen, der Tiefe der verflüssigungsgefährdeten Schichten und dem Umfang der Labortests an den gewonnenen Proben.
Welche Maßnahmen schlagen Sie vor, wenn der Boden als verflüssigungsgefährdet eingestuft wird?
Bei einem ermittelten Sicherheitsfaktor unter 1,25 entwickeln wir ein Konzept zur Bodenverbesserung. In Saarbrücken setzen wir dabei häufig auf Rüttelstopfverdichtung oder die Injektion von Feinstbindemitteln, um die Lagerungsdichte in den kritischen Horizonten zu erhöhen. Alternativ kann eine Tiefgründung mit Pfählen empfohlen werden, die in den tragfähigen Felsuntergrund einbinden. Die wirtschaftlichste Lösung hängt vom Baufeld und den Lasten des geplanten Bauwerks ab.
